CNC卷對卷連續沖孔機您現在的位置：首 頁 > 產品展示 > CNC卷對卷連續沖孔機 > 600寬卷對卷打靶機
產品名稱：600寬卷對卷打靶機
產品編號：GB-F600

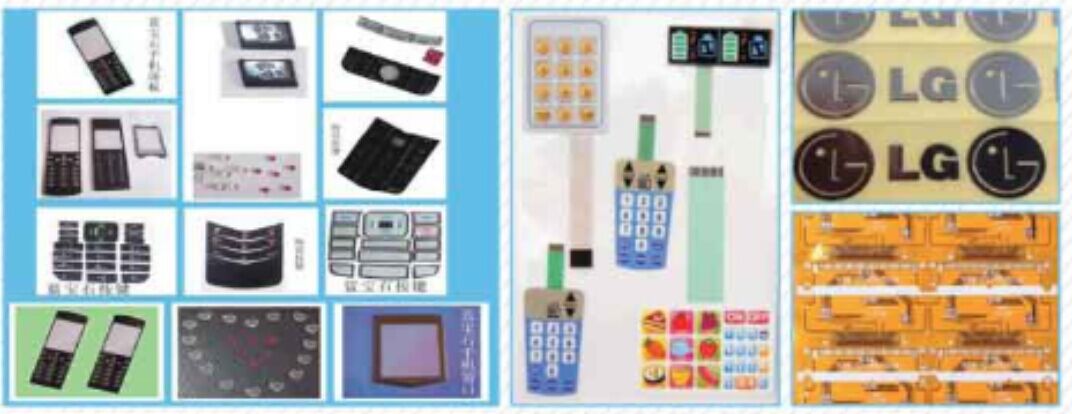

卷料定位打孔機適用材料
FPC柔性軟板、PET/pC/pvc菲林膠片、菲林、銘板標牌、印刷薄膜開關、IML/IMD，手機防曝膜PET/蓋板面板，手機按鍵擋光片、電腦MASK擋光片，FILM/PI/ITP等卷料
技術參數
|
加工范圍 |
卷筒材料MAX:550MM 材料寬幅：標準600MM.（其它尺寸可訂做） |
|
加工精度 |
≤±0.02mm .(相對印刷靶標） |
|
最快加工速度 |
雙頭7200孔/小時 |
|
加工厚度 |
0.025～0.5mm 視材料孔徑而定。 |
|
適用材料 |
PET,PVC,PC,FPC軟性線路,Film,PI,ITO等卷裝材料 |
|
氣漲軸 |
3寸 |
|
EPC |
解析度0.1mm，收料邊約0.5mm。 |
|
沖孔方式 |
沖切打孔。 |
|
材料夾持 |
四點夾持固定加XY方向張力整平，確保材料平整不變形。 |
|
沖孔尺寸 |
Φ1mm～5mm圓孔（標準） 特別需求可訂做。 |
|
顯示尺寸 |
16寸。 |
|
資料保存 |
DOM硬碟儲存，資料不流失. |
|
記憶容量 |
100組以上之加工檔案. |
|
影像處理 |
256灰階影像辯識. |
|
視覺范圍 |
12*9 mm |
|
照明方式 |
可換LED. |
|
編輯功能 |
自動捕捉，自動校正. |
|
量測功能 |
沖孔中心偏差自動檢查頻率，另附長條圓統計，可做自主檢驗。 |
|
拉料方式 |
伺服馬達驅動. |
|
電源 |
雙頭：AC220V/50Hz/1500W |
|
使用環境 |
溫度20～25℃、濕度40～60。 |
|
機臺尺寸 |
長*寬*高（2000mm*1000mm*1600mm)。 |
|
重量 |
約重：800KG |
|
空壓源 |
需要干燥，5~8kg-cm2,300NL/min。 |
|
特 點 |
國內首創技術，設計合理，維護簡便成本低，適用廣大客戶的需求。 |
|
嵌入式XP系統，人性化設計，可自定義設置，操作方便，簡單直觀。 |
|
|
觸摸功能：直接在觸摸屏上設定工作模式。 |
|
|
智能識別：能自動識別各種材料上的圓形圖，自動對位沖孔。 |
|
|
每人可同時操作N臺機。 |
|
|
工作時可分別在16寸電腦屏或沖孔處直接觀看沖孔實況。 |
|
|
品質保證：結構設計可靠，過濾器、調壓閥、氣缸、電磁閥采用全部采用進口，確保適用壽命。 |
|
特 點 |
國內首創技術，設計合理，維護簡便成本低，適用廣大客戶的需求。 |
|
嵌入式XP系統，人性化設計，可自定義設置，操作方便，簡單直觀。 |
|
|
觸摸功能：直接在觸摸屏上設定工作模式。 |
|
|
智能識別：能自動識別各種材料上的圓形圖，自動對位沖孔。 |
|
|
每人可同時操作N臺機。 |
|
|
工作時可分別在16寸電腦屏或沖孔處直接觀看沖孔實況。 |
|
|
品質保證：結構設計可靠，過濾器、調壓閥、氣缸、電磁閥采用全部采用進口，確保適用壽命。 |
|
加工范圍 |
卷筒材料MAX:550MM 材料寬幅：標準600MM.（其它尺寸可訂做） |
|
加工精度 |
≤±0.02mm .(相對印刷靶標） |
|
最快加工速度 |
雙頭7200孔/小時 |
|
加工厚度 |
0.025～0.5mm 視材料孔徑而定。 |
|
適用材料 |
PET,PVC,PC,FPC軟性線路,Film,PI,ITO等卷裝材料 |
|
氣漲軸 |
3寸 |
|
EPC |
解析度0.1mm，收料邊約0.5mm。 |
|
沖孔方式 |
沖切打孔。 |
|
材料夾持 |
四點夾持固定加XY方向張力整平，確保材料平整不變形。 |
|
沖孔尺寸 |
Φ1mm～5mm圓孔（標準） 特別需求可訂做。 |
|
顯示尺寸 |
16寸。 |
|
資料保存 |
DOM硬碟儲存，資料不流失. |
|
記憶容量 |
100組以上之加工檔案. |
|
影像處理 |
256灰階影像辯識. |
|
視覺范圍 |
12*9 mm |
|
照明方式 |
可換LED. |
|
編輯功能 |
自動捕捉，自動校正. |
|
量測功能 |
沖孔中心偏差自動檢查頻率，另附長條圓統計，可做自主檢驗。 |
|
拉料方式 |
伺服馬達驅動. |
|
電源 |
雙頭：AC220V/50Hz/1500W |
|
使用環境 |
溫度20～25℃、濕度40～60。 |
|
機臺尺寸 |
長*寬*高（2000mm*1000mm*1600mm)。 |
|
重量 |
約重：800KG |
|
空壓源 |
需要干燥，5~8kg-cm2,300NL/min。 |
FPC柔性軟板、PET/pC/pvc菲林膠片、菲林、銘板標牌、印刷薄膜開關、IML/IMD，手機防曝膜PET/蓋板面板，手機按鍵擋光片、電腦MASK擋光片，FILM/PI/ITP等卷料
